Sơ đồ đi dây điện dân dụng chuẩn – Hướng dẫn chi tiết

Quý Dần 2

Trong xây dựng nhà ở, việc lập sơ đồ đi dây điện dân dụng chuẩn là bước nền tảng quyết định an toàn, tiết kiệm chi phí và tuân thủ quy định pháp luật. Bài viết này cung cấp định nghĩa, lợi ích, phân loại, quy trình thiết kế và những sai lầm thường gặp, giúp bạn hoặc nhà thầu triển khai dự án một cách chuyên nghiệp.

Sơ đồ đi dây điện dân dụng chuẩn là bản vẽ kỹ thuật mô tả chi tiết cách bố trí các đường dây, cầu dao, ổ cắm, công tắc và tải điện, tuân thủ các tiêu chuẩn TCVN tại Việt Nam, nhằm đảm bảo an toàn, hiệu suất và khả năng bảo trì tối ưu.

Sơ đồ đi dây điện dân dụng chuẩn là gì?

Sơ đồ đi dây điện dân dụng chuẩn là bản vẽ kỹ thuật mô tả toàn bộ hệ thống điện trong một công trình nhà ở, bao gồm đường dây nguồn, cầu dao, ổ cắm, công tắc và các thiết bị tải. Nó được xây dựng dựa trên các tiêu chuẩn Việt Nam (TCVN 9207:2012, TCVN 60364) và các quy chuẩn an toàn điện quốc tế. Mỗi thành phần được ký hiệu, ghi chú công suất và vị trí lắp đặt, giúp người thi công và kiểm tra nắm bắt rõ ràng toàn bộ mạng điện.

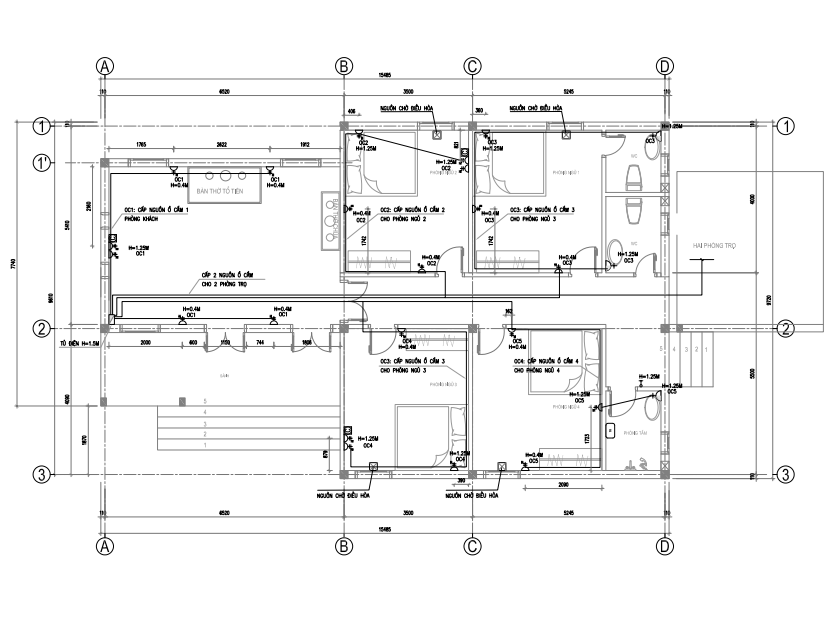

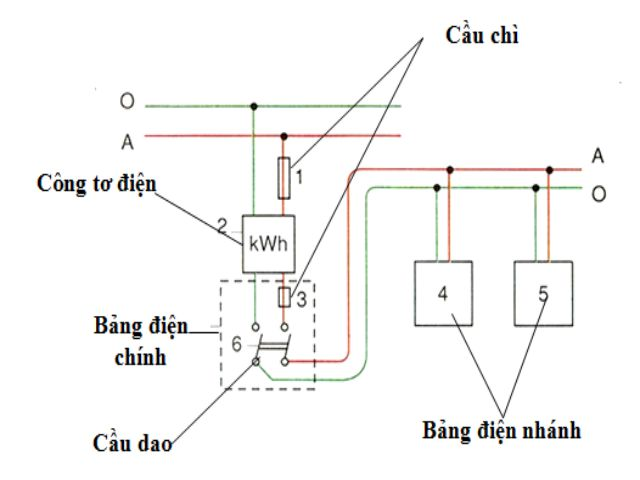

sơ đồ đi dây điện dân dụng chuẩn

Các thành phần cơ bản của sơ đồ gồm: đường dây chính (đi từ bảng điện tới các đường nhánh), cầu dao chính (aptomat), các cầu dao phụ (công tắc tự ngắt), ổ cắm công suất phù hợp, công tắc chiếu sáng, và các thiết bị tải như máy giặt, tủ lạnh, điều hòa. Khi hoàn thiện, sơ đồ phải được phê duyệt bởi cơ quan quản lý và lưu trữ để phục vụ bảo trì.

Định nghĩa sơ đồ đi dây điện dân dụng chuẩn

Sơ đồ đi dây điện dân dụng chuẩn là tài liệu kỹ thuật chi tiết, thể hiện các đường dây điện, vị trí thiết bị bảo vệ và tải, kèm theo ký hiệu chuẩn (VC, CV, VCm…) và thông số kỹ thuật (tiết diện dây, điện áp định mức). Nó là công cụ giao tiếp giữa kiến trúc sư, kỹ sư điện và nhà thầu, giúp đồng bộ hoá thiết kế và thi công.

Vai trò của sơ đồ đi dây điện chuẩn trong xây dựng nhà ở

Sơ đồ chuẩn giúp giảm thiểu rủi ro chập điện, cháy nổ và giật điện, đồng thời đáp ứng yêu cầu pháp lý khi nộp hồ sơ xin phép. Nó còn hỗ trợ việc lựa chọn dây dẫn, cỡ cáp và thiết bị bảo vệ phù hợp, tối ưu chi phí vật liệu và dễ dàng bảo trì, nâng cấp trong tương lai.

Lợi ích và tầm quan trọng của sơ đồ đi dây điện dân dụng chuẩn

Giảm nguy cơ chập điện, cháy nổ và tai nạn giật điện.
Đảm bảo hệ thống đáp ứng tải điện dự kiến, tránh quá tải.
Tuân thủ pháp luật và các tiêu chuẩn TCVN, tránh phạt hành chính.
Tiết kiệm chi phí vật liệu nhờ tính toán chính xác tiết diện dây.
Dễ dàng kiểm tra, bảo trì và nâng cấp khi cần thiết.

Đảm bảo an toàn điện cho gia đình

Ngăn ngừa hiện tượng dây đấu xấu, nối chập gây cháy nổ.
Cung cấp các thiết bị bảo vệ (apun, RCD) đúng vị trí.
Phân chia mạch riêng cho các tải công suất lớn (máy giặt, điều hòa).

Tuân thủ tiêu chuẩn kỹ thuật Việt Nam (TCVN)

TCVN 9207:2012 – Yêu cầu chung về lắp đặt điện dân dụng.
TCVN 60364 – Quy chuẩn thiết kế hệ thống điện công trình.
Áp dụng các tiêu chuẩn IEC và TCVN cho vật liệu (PVC, XLPE).

Tiết kiệm chi phí và dễ dàng bảo trì, sửa chữa

Thiết kế đúng tiêu chuẩn giảm lãng phí dây cáp và phụ kiện.
Sơ đồ chi tiết giúp thợ điện xác định nhanh vị trí lỗi.
Khi nâng cấp, chỉ cần tham chiếu sơ đồ mà không phá vỡ cấu trúc.

Phân loại sơ đồ đi dây điện dân dụng phổ biến

Loại sơ đồ	Khu vực áp dụng	Ký hiệu chính	Lưu ý đặc thù
Sơ đồ phòng khách	Phòng khách, phòng sinh hoạt chung	VCm 2.5mm² – ổ cắm, công tắc	Đảm bảo số lượng ổ cắm đủ cho TV, máy lạnh, thiết bị âm thanh.
Sơ đồ phòng ngủ	Phòng ngủ	VCm 1.5mm² – ổ cắm	Không lắp tải công suất lớn, tránh nối chung với điều hòa.
Sơ đồ bếp	Bếp	VCm 4.0mm² – ổ cắm, cầu dao riêng	Phải có cầu dao chống rò rỉ, dây chịu nhiệt cao.
Sơ đồ nhà tắm	Phòng tắm, WC	VCm 2.5mm² – ổ cắm chịu ẩm	Sử dụng ổ cắm có lớp bảo vệ IP44, đặt cách xa nguồn nước.

Loại sơ đồ	Ưu điểm	Nhược điểm	Áp dụng cho
Sơ đồ đơn giản	Thiết kế nhanh, chi phí thấp	Không chi tiết, khó bảo trì	Nhà ở quy mô nhỏ, 1-2 tầng.
Sơ đồ chi tiết	Mỗi mạch, tải được phân tách rõ ràng	Chi phí thiết kế cao hơn	Dự án quy mô trung – lớn, đa tầng, khu công nghiệp nhẹ.

Xem thêm: Dây điện bọc nhựa PVC 0.6/1kV CADIVI VCm-240 (1x1184/0.5)

Hướng dẫn đọc và thiết kế sơ đồ đi dây điện dân dụng chuẩn – Bước chi tiết

Xác định nhu cầu tải và phân bố phòng.
Chọn cỡ dây và thiết bị bảo vệ theo tiêu chuẩn.
Vẽ sơ đồ nguyên lý và sơ đồ bố trí.
Kiểm tra, nghiệm thu và lập biên bản.

Bước 1: Khảo sát hiện trạng và xác định nhu cầu sử dụng điện

Đếm số lượng ổ cắm, công tắc và các thiết bị lớn (máy lạnh, máy giặt).
Tính tổng công suất (W) cho từng phòng, áp dụng hệ số sử dụng (0.8 – 0.9).
Lập bảng tải tổng hợp để quyết định kích thước dây chính.

Bước 2: Lựa chọn đường dây chính và phân nhánh mạch điện

Dây chính: thường dùng dây đồng bọc PVC (VC) 10–16 mm² tùy tải.
Nhánh mạch chiếu sáng: 1.5 mm² – 2.5 mm², bảo vệ bằng công tắc tự ngắt.
Nhánh mạch ổ cắm: 2.5 mm² – 4 mm², đặt aptomat riêng cho khu vực bếp, phòng tắm.

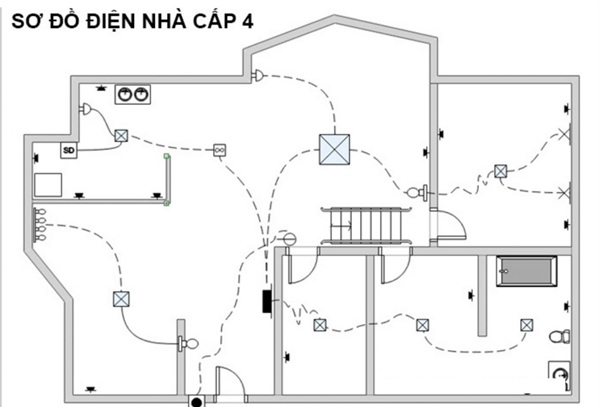

Bước 3: Vẽ sơ đồ nguyên lí và sơ đồ bố trí

Sử dụng phần mềm AutoCAD, QElectroTech hoặc vẽ tay trên giấy A4.
Ký hiệu chuẩn: ── (dây), ☐ (cầu dao), ○ (công tắc), □ (ổ cắm).
Ghi chú chiều dài dây, tiết diện và công suất từng mạch.

Bước 4: Kiểm tra, nghiệm thu và hoàn thiện hệ thống

Đo điện trở cách điện (megger) > 2 MΩ.
Kiểm tra hoạt động aptomat, RCD, công tắc tự ngắt.
Lập biên bản nghiệm thu, lưu trữ sơ đồ và giấy tờ chứng nhận.

Những lưu ý quan trọng và lỗi sai thường gặp khi sử dụng sơ đồ đi dây điện dân dụng

Các lưu ý an toàn khi thi công theo sơ đồ chuẩn

Luôn ngắt nguồn chính trước khi bắt đầu thi công.
Sử dụng đồ bảo hộ: găng tay cách điện, giày cách điện.
Lắp đặt aptomat chính và RCD ở vị trí dễ tiếp cận.
Kiểm tra độ bám dính của dây bọc PVC, tránh kéo căng quá mức.

Những lỗi sai phổ biến cần tránh

Chọn tiết diện dây quá nhỏ so với tải thực tế, dẫn đến quá tải.
Nối chung mạch ổ cắm và máy lạnh, gây mất cân bằng tải.
Không lắp cầu dao riêng cho phòng bếp, phòng tắm – gây nguy cơ rò điện.
Sơ đồ không khớp với thực tế thi công, gây khó khăn trong bảo trì.

Câu Hỏi Thường Gặp

Sơ đồ đi dây điện dân dụng cần phải được phê duyệt bởi cơ quan nào?

Theo quy định TCVN, sơ đồ điện phải được kiểm tra và phê duyệt bởi người có chứng chỉ kỹ sư điện hoặc cơ quan quản lý xây dựng địa phương trước khi thi công.

Có cần sử dụng dây đồng hay có thể dùng dây nhôm cho nhà ở?

Dây đồng là tiêu chuẩn cho công trình dân dụng vì có khả năng dẫn điện ổn định và đáp ứng tiêu chuẩn TCVN. Dây nhôm thường dùng cho công trình công nghiệp với tải lớn.

Bao lâu cần kiểm tra lại hệ thống điện sau khi hoàn thành?

Khuyến cáo kiểm tra định kỳ mỗi 2‑3 năm, hoặc ngay khi xuất hiện dấu hiệu chập, giảm hiệu suất thiết bị.
